一、材料與基礎準備

網格橋架需采用優質碳鋼或不銹鋼材質，表面經電鍍或噴塑處理，確保耐腐蝕性。安裝前需澆筑水泥基礎，內部鋼筋加固以保證承重能力，基礎表面需平整無裂縫。尺寸選擇需匹配電纜類型，標準寬度為100-600mm，高度為100-500mm，深度為50-150mm，長度通常為2-6米。

二、支撐與固定方式

支撐類型

獨立支撐：采用金屬支撐柱分散荷載，適用于大面積布線。

墻面支撐：利用壁掛形式固定，節省空間且承重穩定。

吊頂支撐：通過懸掛方式安裝，適用于層高受限場景。

固定方法

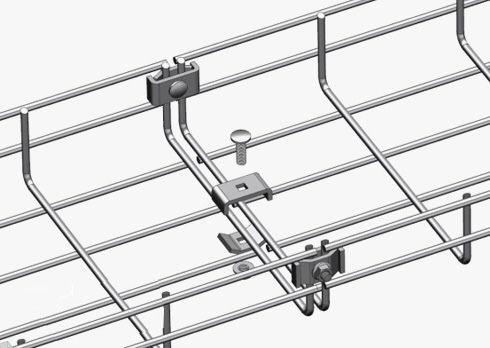

機械固定：使用螺栓將橋架與建筑物連接，需加裝防松墊片。

焊接固定：焊縫需均勻飽滿，施工人員需持證上崗。

混合固定：結合焊接與機械連接，提升整體穩定性。

三、連接與敷設規范

連接工藝

焊接連接：適用于長期固定場景，需控制熱變形。

機械連接：采用模塊化卡扣，便于后期維護調整。

線纜敷設

分層布置：電力線與弱電線需分區域敷設，避免干擾。

間距控制：水平間距需預留20%擴展空間，垂直間距≥200mm。

防護措施：轉角處加裝橡膠護套，防止線纜磨損。

四、驗收與注意事項

質量檢查

支架間距：水平安裝≤1.5m，垂直安裝≤2m。

接地處理：接地線截面積需≥4mm2，采用螺旋狀連接。

常見問題

防火封堵：橋架穿越墻體時需用防火泥密封。

伸縮節設置：鋼制橋架每30m需增設補償裝置。

五、應用場景

網格橋架適用于數據中心、工業廠房等復雜環境，其開放式結構便于散熱與檢修。在通信機房中，常與梯架組合使用，實現強弱電分離布線。
